沖弧製程｜管材沖弧、切弧口

什麼是 Notching（沖弧 / 切弧口）？

一般常用的切管方式採用圓鋸機械，直角切管、或者角度切管。當管件並不是一般直管、已經經過彎管後，再進行加工的話，切管子的沖缺口 (Notching) 是一種關鍵的金屬管材加工技術，透過專用模具在管件端部或側面沖切出特定形狀的缺口。此製程是為了讓兩根或多根管件能夠以精確的角度緊密接合，是後續焊接或組裝前不可或缺的準備工序。方式需要改變，通常會採用沖弧或者銑弧的方式加工。相較於傳統的銑削或研磨，使用沖缺口機進行加工具有速度快、精度高且成本效益更佳的優勢，特別適合大批量生產。

沖弧機可適用的材質與形狀為何？

后生機械的沖弧機具備高度靈活性，可處理多種材質與管型：

缺口形狀： 可根據需求客製化沖切出 V 型、U 型、斜角或複雜弧形缺口，確保完美的對接貼合度。
適用材質： 碳鋼管、不鏽鋼管、鋁管、銅管等金屬管材。
適用管型： 圓管、方管、矩形管及各類異型管。
應用於：摩托車架、自行車骨架、汽車結構件、家具管件

沖弧機主要產品

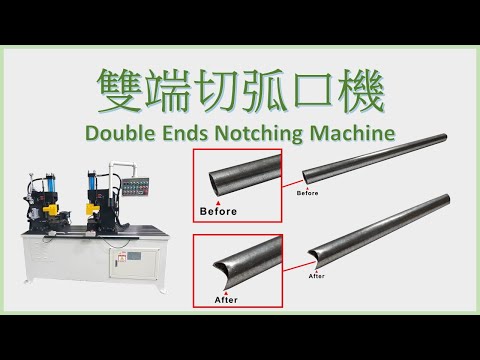

① 雙端切弧口機 HC8819P｜雙端切弧加工設備

專門用於金屬管件兩端同時進行切弧口加工

針對固定角度雙端切弧口需求設計

適合客戶：摩托車、自行車及電動車👉 了解更多雙端切弧機

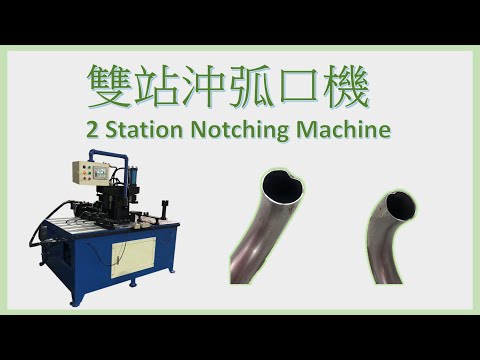

② 雙站沖弧口機 HC8819M｜金屬管端弧形切口加工設備

專門用於管件末端加工弧形開口的自動化或半自動化設備

具有兩個獨立的加工工位（站），能夠同時或快速連續地進行沖弧、切弧或沖孔等製程

適合客戶：家具製造、醫療設備、車輛製造、建築及裝潢 👉 了解更多 HC8819M 細節

─────────────────────────────────────────────────────────────────────────────────────────────────────────────

③ 單邊沖弧口機 HC8813｜金屬管端部沖壓加工設備

單邊沖弧口機（也稱作切弧口機或單頭沖弧機），專門用於管材端部的沖弧加工

能夠一次性完成管材的沖弧口加工

適合客戶：家具製造、建築工程、車輛配件 👉 了解更多單邊沖弧口機

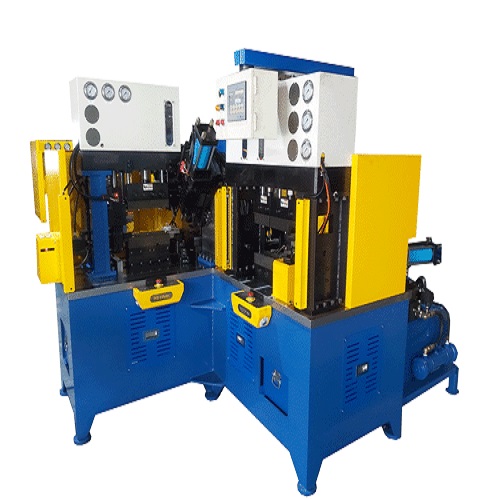

④ 雙站切弧沖孔機 HC8819T｜貼合弧度減少焊接材料

其主要功能是將直管的兩端同時進行切弧（或稱沖弧口）和沖孔處理

結合了「切弧」與「沖孔」兩種工藝，使用者無需在不同機器之間移動材料

適合客戶：摩托車/自行車產業、家具製造、建築結構、展示架/貨架

👉 了解更多 HC8819T 細節

90°切弧

雙站沖弧

單邊沖弧

切弧與沖孔

常見問題（FAQ）

沖弧機的優勢？

🔹 精度高 : 弧口切割精準，提升管件焊接密合程度，比單純切割更能確保焊接強度。
🔹處理後更易焊接: 對管件端部形狀進行弧形加工後，可直接與另一支管件匹配，加快後續焊接與組裝效率。
🔹多角度 / 多工序彈性: 現代沖弧機可做到 0~180 度角調整，可依不同設計需求快速變換角度與弧形。

沖弧與雷射切割的差別？

沖弧口機優式：和傳統油壓機（Press）比較起來成本低，價格便宜，操作性佳，安全性高

雷射適合多功能與複雜切割，但在「彎後加工、強度結構件、批量生產、厚管接合」等需求上，沖弧仍是不可替代的關鍵設備。

沖弧加工在「大批量、標準化、對成本和效率有極致要求」的生產場景中，以及「不允許熱影響、需要結合三維成形」的特定工藝需求下，擁有雷射無法比擬且不可取代的絕對優勢。這也是為什麼在汽機車、自行車、家具等產業的成熟產線上，沖弧設備依然是主力軍的原因。

沖弧加工要解決甚麼問題？

沖弧加工目的：直管沖弧口，彎管後切弧口。一般管件針對要焊接的管件，完美的切口可以焊接結合對手管件做成一個成品。在運用上的部分非常廣泛。所以通常要焊接的管件就有切弧口的需求，圓弧的切口可以焊接密合度較高。提升管件焊接密合度與結構品質。適用於金屬管材、彎管焊接前處理與自動化生產。

可以加工的材質有哪些？

目前我們針對於鐵管/ 鐵件 / 黑鐵管有相當的經驗。近期針對於不同材質管件進行測試中

沖弧機可應用的產業有哪些？

廣泛的應用產業

交通運輸工具： 自行車車架、電動機車與摩托車車架、汽車座椅支架與排氣管。
金屬家具： 鋼管椅、桌腳、床架等結構件。
其他應用： 運動器材、嬰兒車、展示架等管狀結構產品。
